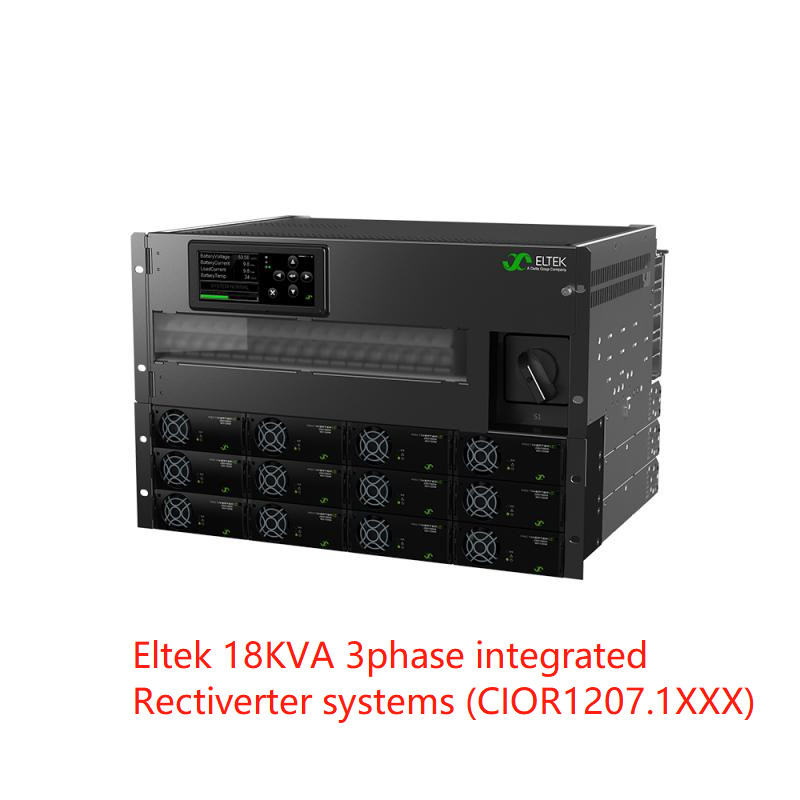

Электрическое питание Eltek Rectiverter 110 VDC 18 kVA 1ph или 3ph До 18Kva AC и 14,4kw 110Vdc выход (No Части CIOR1207.1xxx)
Применение:
Интегрированная система 2U 19 дюймов может использоваться как самостоятельная система с большим выходом AC & DC в промышленных приложениях, где требуется резервный 230 / 115Vac и 110Vdc.
Общая выходная мощность как для переменного тока, так и для постоянного тока ограничена общей мощностью 8 kW, пределы выходной мощности переменного тока и постоянного тока могут устанавливаться в соответствии с подключенной нагрузкой,где ограничение для переменной нагрузки установлено на максимум 6 кВА и для постоянной нагрузки на максимум 4 КВт 8 кВт.
В качестве дополнительных вариантов измерение и сигнализация могут быть широко расширены с помощью I/Q-монитора или узлов CAN-монитора Flexi.
Телеком-мобильный/беспроводной
· LTE/4G/WiMAX
· Распределенная антенная система
· Широкополосная связь
· Радиобазовые станции/мобильные станции
Электрические электростанции
· Высоковольтные и низковольтные коммутаторы
· Трансформаторы и станции подвижной станции
· Контроль и защита
· Система SCADA
Железнодорожная инфраструктура и метрополитен
· Контроль и защита
· Сигнализация
Ключевые особенности:
- L компактный дизайн и простая установка
- l Вход и выход однофазного 230 или 115ВAC
- Вход и выход 48ВДc
- 1 До 4 модулей рективетора
- Общая мощность переменного тока + постоянного тока 8 кВт
- l Максимальная мощность переменного тока 6 кВА
- l Максимальная мощность 4KW/ 8KW постоянного тока
- l варианты распределения переменного тока на 1 или 2 полюса
- Опция распределения постоянного тока по 1 полюсу
- Встроенная в технологию передачи
Технические данные:
| |
| Модели/информация о заказе 24 кВт, 230 Вт 1 час |
24 кВт, 400 В 3 ч |
| Семейство продуктов CIOR1207.1xxx |
| Данные выхода AC |
| Напряжение (по умолчанию) / (регулируемый диапазон) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 фазы (Y) / 346-415 VAC |
| Частота (режим инвертора по умолчанию) 50 Гц (адаптивная) |
| Частота (режим инвертора, подлежащий настройке) 50 Hz, 60 Hz или последний синхронизированный 50/60 Hz (адаптивный) |
| Максимальная мощность (непрерывная / перегрузка (< 15 с)) 14,4 кВт (18 кВА) / 24 кВт |
| Максимальный ток/фаза (непрерывный / перегрузка (< 15 с) ) 78 ARMS / 104,4 ARMS |
26 ARMS / 34,8 ARMS |
| Ток (максимальный) быстрый поток/фаза (20 мс) 384 А (6 x номинальный) |
128 A (6 x номинальный) |
| Поддержка (снижение напряжения) (до переключения на аккумулятор) > 5 мс @ 14,4 кВт нагрузки |
| THD < 1,5% при сопротивляющей нагрузке |
| Характеристики выхода Физификатор в L и N, горячее подключение |
| Данные о выходе постоянного тока |
| Напряжение (по умолчанию) / (регулируемый диапазон) 122,5 VDC / 97 - 145 VDC |
| Мощность (максимальный @номинальный вход) 14,4 кВт 2) |
| Ток (максимальный @VOUT ≤ 108 VDC) 133 A2) |
| Время ожидания, максимальная выходная мощность > 10 мс; VOUT > 41 ВДК |
| Характеристики выхода Против короткого замыкания, отключение от перенапряжения, объемное выходное соединение постоянного тока с болтом M8 |
| Вводные данные |
| Главное напряжение ввода переменного тока ((3 фазы Y) 185 - 275 VAC, ((однофаза) 320 - 475 VAC, ((3 фазы Y) |
| Текущий переменный ток/фаза ((при номинальном выходном напряжении) (в зависимости от типа модуля) 84-144 ARMS 4) |
28-48 ARMS 4) |
| Частота (по умолчанию: диапазон синхронизации) 47-53 и 57-63 Гц |
| Частота (настраиваемая: диапазон синхронизации) 47-53 Гц, 57-63 Гц или оба (адаптивный) |
| Фактор мощности / THD > 0,99 при 50% нагрузки или более / < 3,5% |
| Назначенное напряжение постоянного тока / расширенный диапазон (без перегрузки)3)102 - 145 VDC / 90 - 102 VDC |
| Течение постоянного тока (максимум) 150 А / 216 А при перегрузке (15 с) |
|
Зажигалка в L и N, горячая, варистор, горячая
Входные характеристики Входный ток переменного тока отдельные винтовые терминалы 10 мм2 для L1, L2, L3 или L1, L1, L1 + N & PE
Объемное соединение аккумулятора постоянного тока с болтом M8
|
| ОПЦИОНЫ |
| Контроль и мониторинг (см. информационный лист Smartpack2) Smartpack2, включая промышленный базовый и I/O монитор типа 2 |
| 1 полюсное распределение переменного тока (соединение L непосредственно на MCB) характеристики 1-18 pc, 2-20A, C или B |
характеристики 1-18 pc, 2-20A, C или B |
| 3-польное распределение переменного тока (соединение L1-L3 непосредственно на MCB) - |
характеристики 1-6 pc, 2-20A, C или B |
| Другие спецификации |
| Эффективность >96% (в режиме генерации (AC/AC и AC/DC)), >94% (в режиме инвертора (DC/AC)) |
| Ручной обходный переключатель 63 А (делать перед перерывом) |
| Класс защиты IP 20 |
| Рабочая температура -40 до +55°C (-40 до +131°F), влажность 5 - 95% RH неконденсирующая |
| Температура хранения -40 до +85°C (-40 до +185°F), влажность 0 - 99% RH неконденсирующая |
| Размеры [WxDxH] / Вес 482 x 432 x 311 мм (7U) (19 x 17 x 12,3 ′′) / 27 кг (60 фунтов) |
| СТАНДАРТЫ проектирования |
| Электрическая безопасность EN 60950-1, EN 62040-1 Безопасность БАД |
|
EMC ETSI EN 300 386 В.1.6.1, FCC CFR 47 Часть 15
EN 61000-6-1 /-2/-3/-4, EN 62040-2
|
|
ETSI EN 300 019: 2-1 (класс 1.2), 2-2 (класс 2.3)
Окружающая среда Нормальные условия эксплуатации должны соответствовать требованиям IEC/EN 62040-3:2011 пункт 4.1 RoHS (2011/65/EU) и WEEE (2002/96/EC)
|
|
1) диапазоны выходного напряжения настроены на заводе и имеют индивидуальное настройку в верхнем шасси 2) переменная нагрузка имеет приоритет.доступныеВыходная мощность и ток постоянного тока зависят от
3) 90-102 VDC: снижение производительности - отсутствие повышения мощности и повышение напряжения THD на выходе переменного тока. мгновенная нагрузка переменного тока и входное напряжение переменного тока; т.е. максимум 9600W/87 A при полной мощности переменного тока и номинальной
вход для 230VAC.
4) Если напряжение постоянного тока снизится ниже 97 В, то входное течение может увеличиться выше этого уровня
|

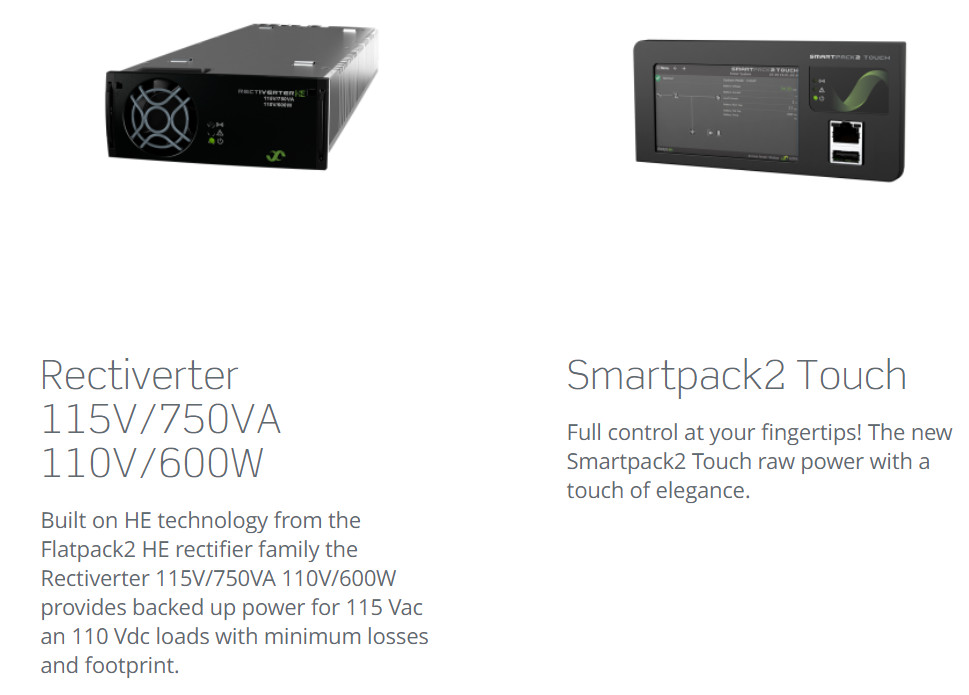

Сопутствующие продукты:
