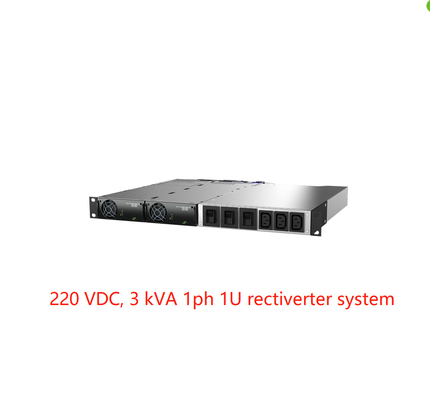

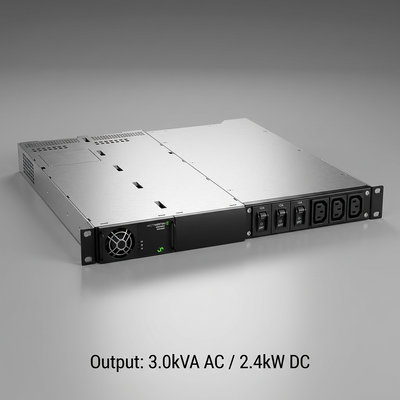

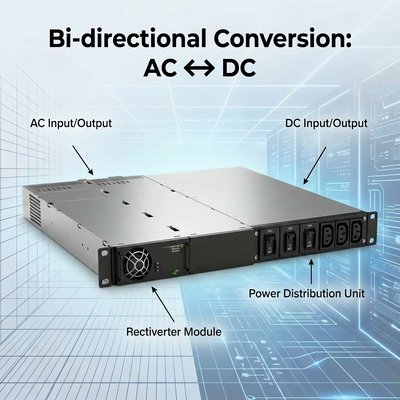

Интегрированная автономная система Eltek Rectiverter 3 кВА, 1 фаза, 220 В постоянного тока (№ детали: CTOR0201.003 CTOR0201.006)
Применение:
Интегрированная автономная система rectiverter может использоваться в приложениях, где
требуется резервное питание 230/115 В переменного тока параллельно с резервным питанием 220 В постоянного тока.
Система может быть интегрирована в систему постоянного тока Eltek и подключена к тому же контроллеру, что и системы 220 В постоянного тока.
Ее также можно использовать как автономную систему, подключенную к любому доступному источнику 220 В постоянного тока.
Общая выходная мощность как переменного, так и постоянного тока ограничена максимум 4 кВт, пределы выходной мощности переменного и постоянного тока могут быть установлены в соответствии с подклюженной нагрузкой. Предел для нагрузки переменного тока установлен на максимум 3 кВА.
ТЕЛЕКОММУНИКАЦИИ-МОБИЛЬНАЯ/БЕСПРОВОДНАЯ СВЯЗЬ
l LTE/4G/WiMAX
l Распределенная антенная система
l Широкополосный доступ
l Радиорелейные станции/сотовые площадки
l ·
l ЖЕЛЕЗНОДОРОЖНАЯ И МЕТРОПОЛИТЕНСКАЯ ИНФРАСТРУКТУРА
l Управление и защита
l Сигнализация
l GSM-R
l Системы безопасности
l ·
l ЭНЕРГЕТИЧЕСКИЕ КОММУНАЛЬНЫЕ УСЛУГИ
l Управление и защита
l Система SCADA
Ключевые особенности:
Компактный дизайн и простая установка
Однофазный вход и выход 230 или 115 В переменного тока
l Вход и выход 48 В постоянного тока
l До 4 модулей rectiverter
l Общая выходная мощность переменного + постоянного тока 8 кВт
l Максимальная выходная мощность переменного тока 6 кВА
l Максимальная выходная мощность постоянного тока 4 кВт/8 кВт
l Варианты распределения переменного тока с 1 или 2 полюсами
l Вариант распределения постоянного тока с 1 полюсом
l Встроенная технология переключения
Технические данные:
|
| Модели / информация для заказа |
|
4 кВт, 230 В |
2 кВт, 115 В |
| Номер детали |
|
CTOR0201.003 |
CTOR0201.006 |
| ДАННЫЕ ВЫХОДА ПЕРЕМЕННОГО ТОКА |
| Напряжение (по умолчанию) / (регулируемый диапазон)1) |
230 В переменного тока / 200 - 240 В переменного тока |
115 В переменного тока / 100 - 127 В переменного тока |
| Частота (режим инвертора по умолчанию) |
|
50 Гц (адаптивная) |
60 Гц (адаптивная) |
| Частота (регулируемый режим инвертора) |
|
50 Гц, 60 Гц или последняя синхронизированная 50/60 Гц (адаптивная) |
| Максимальная мощность (непрерывная / перегрузка (<15с)) |
2400 Вт (3000 ВА) / 4000 ВА |
1200 Вт (1500 ВА) / 2000 ВА |
| Максимальный ток (непрерывный / перегрузка (<15с)) |
|
13 А среднеквадр. / 17,4 А среднеквадр. |
| Ток (максимальный) Быстрое срабатывание (20 мс) |
|
64 А (6 x номинальный) |
| Время удержания (просадки напряжения) (перед переключением на батарею) |
|
5 мс |
| КНИ |
|
< 1,5 % при резистивной нагрузке |
| Выходные характеристики |
|
Предохранитель в L и N, с возможностью горячей замены |
| ДАННЫЕ ВЫХОДА ПОСТОЯННОГО ТОКА |
| Напряжение (по умолчанию) / (регулируемый диапазон) |
|
245 В постоянного тока / 194 - 290 В постоянного тока |
| Мощность (максимальная при номинальном входе) |
|
2400 Вт 2) |
1200 Вт 2) |
| Ток (максимальный при номинальном выходном напряжении постоянного тока) |
|
11,1 А 2) |
5,5 А 2) |
| Время удержания, максимальная выходная мощность |
|
>10 мс; VOUT > 95 В постоянного тока |
| Выходные характеристики |
Защита от короткого замыкания, отключение при перенапряжении, подключение выходного постоянного тока к болту M6 |
| ВХОДНЫЕ ДАННЫЕ |
| Напряжение питания переменного тока (однофазное) |
|
185 - 275 В переменного тока |
95 - 140 В переменного тока |
| Ток переменного тока (при номинальном выходном напряжении) (в зависимости от типа модуля) |
14-24 А среднеквадр. 4) |
| Частота (по умолчанию: диапазон синхронизации) |
|
47-53 и 57-63 Гц |
57-63 и 47-53 Гц |
| Частота (регулируемая: диапазон синхронизации) |
|
47-53 Гц, 57-63 Гц или оба (адаптивная) |
| Коэффициент мощности / КНИ |
|
> 0,99 при нагрузке 50 % или более / < 3,5% |
| Номинальное / расширенный диапазон напряжения постоянного тока (без перегрузки)3) |
|
204 - 290 В постоянного тока / 180 - 204 В постоянного тока |
| Ток постоянного тока (максимальный) |
13,3 А / 18 А при перегрузке (15 с) |
6,4 А / 9 А при перегрузке (15 с) |
|
Входные характеристики
|
|
Предохранитель в L и N, с возможностью горячей замены, варистор, с возможностью горячей замены
Индивидуальные винтовые клеммы для входа переменного тока 6 мм2 для L, N и PE. Подключение входного постоянного тока к болту M6
|
| ДРУГИЕ СПЕЦИФИКАЦИИ |
| Поддержка подключения к следующим контроллерам (RJ45) |

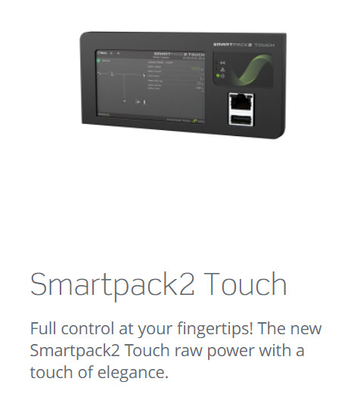

Контроллеры Smartpack2, Smartpack S и Compack |
| КПД |

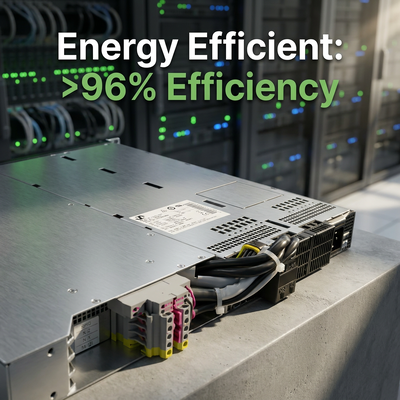

>96% (режим сети (AC/AC и AC/DC)), >94% (режим инвертора (DC/AC)) |
| 2-полюсное распределение переменного тока (подключение розеток IEC 320-C13) |
3 шт., 10 А, характеристики OP (опционально доступны автоматические выключатели 4-8 А с характеристиками CS) |
| Класс защиты |
IP 20 |
|
|
| Рабочая температура |
-40 до +55°C (+40 до +131°F), влажность 5 - 95% относительной влажности без конденсации |
| Температура хранения |
-40 до +85°C (-40 до +185°F), влажность 0 - 99% относительной влажности без конденсации |
| Размеры [ШxГxВ] / Вес |
482 x 395 x 44 мм (1U) (19 x 17 x 1,8 дюйма) / 6 кг (13 фунтов) |
| СТАНДАРТЫ ПРОЕКТИРОВАНИЯ |
| Электробезопасность |
EN 60950-1, EN 62040-1 |
|
| ЭМС |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Часть 15 EN 61000-6-1/-2/-4/-5
EN62040-2 (излучение категории C1, помехоустойчивость категории C2/C3)
|
|
Окружающая среда
|
ETSI EN 300 019: 2-1 (Класс 1.2) и 2-2 (Класс 2.3)
Нормальные условия эксплуатации согласно IEC/EN 62040-3:2011 раздел 4.2.
Другие условия эксплуатации согласно IEC 62040-3:2011 раздел 4.3, должны быть согласованы 2011/65/EU (RoHS) и 2012/19/EU (WEEE)
|
|
1) Диапазоны выходного напряжения настраиваются на заводе и имеют индивидуальную маркировку на верхнем шасси
3) Сниженная производительность - отсутствие усиления мощности и повышенный коэффициент гармонических искажений напряжения на выходе переменного тока.
|
2) Приоритет отдается нагрузке переменного тока. Максимальная доступная мощность и ток на выходе постоянного тока зависят от мгновенной нагрузки переменного тока и напряжения питания переменного тока; т.е. максимум 1600 Вт при полной мощности переменного тока и номинальном входе для 230 В переменного тока.
4) Если напряжение постоянного тока падает ниже 194 В, входной ток может увеличиться выше этого уровня

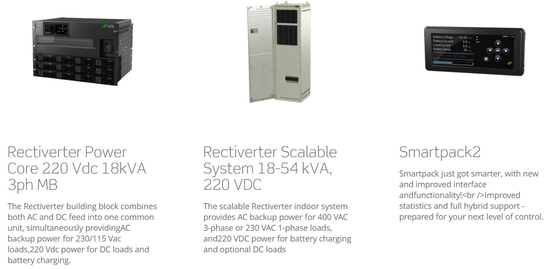

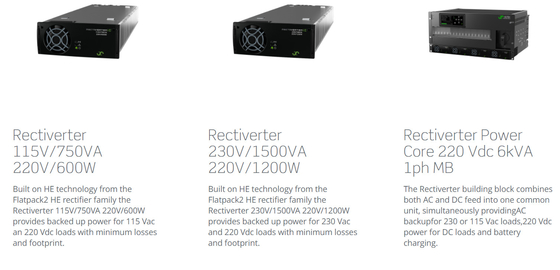

Связанные продукты:
|
