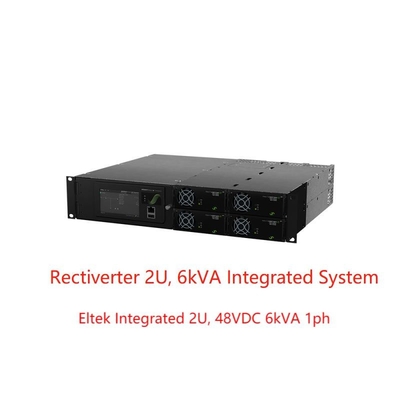

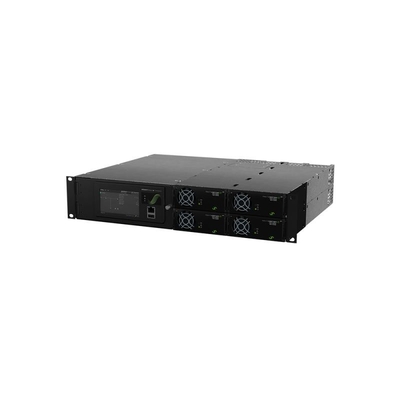

Eltek Rectiverter Интегрированные системы 2U, 48 В постоянного тока, 6 кВА, 1 фаза, с Smartpack 2 Touch и базовой системой (артикул CIOR0402)
Приложения :
Интегрированная система rectiverter 2U 19 дюймов может использоваться как автономная система с большим выходом переменного и постоянного тока в промышленных приложениях, где требуется резервное питание 230/115 В переменного тока и 110 В постоянного тока.
Общая выходная мощность для переменного и постоянного тока ограничена общей суммой 8 кВт, пределы выходной мощности переменного и постоянного тока могут быть установлены в соответствии с подключенной нагрузкой, где ограничение для нагрузки переменного тока установлено на максимальное значение 6 кВА, а для нагрузки постоянного тока — максимальное значение 4 кВт, 8 кВт. .
В качестве дополнительных опций измерения и сигнализация могут быть широко расширены с помощью I/Q-монитора или узлов CAN-монитора Flexi.
ТЕЛЕКОМ-МОБИЛЬНАЯ/БЕСПРОВОДНАЯ
· LTE/4G/WiMAX
· Распределенная антенная система
· Широкополосный доступ
· Базовые радиостанции/сотовые узлы
ЭНЕРГЕТИКА
· Распределительные устройства низкого и высокого напряжения
· Трансформаторы и подстанции
· Контроль и защита
· SCADA-система
ЖЕЛЕЗНОДОРОЖНАЯ И МЕТРОИНФРАСТРУКТУРА
· Контроль и защита
· Сигнализация
Ключевая особенность :
l Компактный дизайн и простая установка
l Однофазный вход и выход 230 или 115 В переменного тока
л вход и выход 48 В постоянного тока
l До 4 модулей выпрямителя
л 8кВт общей мощности переменного + постоянного тока
l Максимальная выходная мощность переменного тока 6 кВА
l Максимальная выходная мощность постоянного тока 4 кВт/8 кВт
l Варианты распределения переменного тока с 1 или 2 полюсами
l Вариант распределения постоянного тока с 1 полюсом
l Встроенная технология передачи
Технические данные:
| |
| Модели |
8 кВт, 230 Впеременный ток |
4 кВт, 115 Впеременный ток |
| Семейство продуктов |
CIOR0402.1xxx |
CIOR0402.1xxx |
| ВЫХОДНЫЕ ДАННЫЕ ПЕРЕМЕННОГО ТОКА |
| Напряжение (по умолчанию) / (регулируемый диапазон)1) |
230 В переменного тока / 200-240 В переменного тока |
115 В переменного тока / 100–127 В переменного тока |
| Частота (режим инвертора – по умолчанию) |
50 Гц (адаптивная) |
60 Гц (адаптивная) |
| Частота (режим инвертора – устанавливается) |
50 Гц, 60 Гц или последняя синхронизация 50/60 Гц (адаптивная) |
| Максимальная мощность (непрерывная / перегрузка <15 с) |
4800 Вт (6000 ВА) / 8000 ВА |
2400 Вт (3000 ВА) / 4000 ВА |
| Максимальный ток (непрерывный/перегрузка <15 с) |
26 ОРУЖИЙ / 34,8 ОРУЖИЯ |
| Текущее (максимальное) быстрое отключение (20 мс) |
128 А (6 х номинал) |
| Задержка (провалы напряжения) (перед переключением на батарею) |
5 мс |
5 мс |
| THD |
< 1,5 % при резистивной нагрузке |
| Защита |
Предохранитель в L, с возможностью горячей замены, варистор |
| ВЫХОДНЫЕ ДАННЫЕ ПОСТОЯННОГО ТОКА |
| Напряжение (по умолчанию) / (регулируемый диапазон) |
53,5 В постоянного тока / 43-58 В постоянного тока |
| Мощность (максимальная при номинальном входе) |
4800 Вт2) |
2400 Вт2) |
| Ток (максимум @VOUT ≤ 48 В постоянного тока) |
100 А2) |
50 А2) |
| Распределение тока (10–100 % нагрузки) |
±5 % от максимального тока от 10 до 100 % нагрузки |
| Защита |
Защита от короткого замыкания, отключение при перенапряжении, обратная полярность и предохранитель |
| ВХОДНЫЕ ДАННЫЕ |
| Входное напряжение сети переменного тока (диапазон / отключение НН) |
185–275 В переменного тока / 170 В переменного тока |
95-140 В переменного тока / 85 В переменного тока |
| Переменный ток (максимальный - зависит от типа модуля) |
32,8-46 РУКИ 3) |
36,8-45,2 РУКА 3) |
| Частота (по умолчанию: диапазон синхронизации) |
47–53 и 57–63 Гц |
57–63 и 47–53 Гц |
| Частота (устанавливается: диапазон синхронизации) |
47–53 Гц, 57–63 Гц или оба варианта (адаптивно) |
| Коэффициент мощности/THD |
> 0,99 при нагрузке 70 % и более / < 3,5 % |
| Напряжение постоянного тока номинальное / расширенный диапазон4) |
45–58 В постоянного тока / 40–45 В постоянного тока |
| Постоянный ток (максимум) |
128 А / 180 А при перегрузке (15 с) |
64 А / 90 А при перегрузке (15 с) |
| Входные функции |
Предохранитель в L и N, возможность горячей замены, варистор
Индивидуальные винтовые клеммы входа переменного тока 4 мм2для L, N и PE (4 однофазных)
|
| ПАРАМЕТРЫ |
| Контроль и мониторинг (главный блок) |
Smartpack2 Touch |
| Контроль и мониторинг (базовый блок) |
Смартпак2 Базовый |
| CAN-узел контроллера |
Монитор ввода/вывода T2 |
| Распределение переменного тока |
Выход переменного тока, отдельные винтовые клеммы 10 мм2для L, N и PE (1x однофазный) |
| Распределение постоянного тока |
Массовое соединение постоянного тока на болте 2x M6 |
| ДРУГИЕ ХАРАКТЕРИСТИКИ |
| Эффективность |
> 96 % (сетевой режим), > 94 % (инверторный режим) |
> 92 % (сетевой режим), > 91 % (инверторный режим) |
| Рабочая Температура |
от -40 до +55 °C (от -40 до +131 °F), относительная влажность 5–95 % без конденсации |
| Температура хранения |
от -40 до +85 °C (от -40 до +185 °F), относительная влажность 0–99 % без конденсации |
| Размеры [Ш х Г х В] |
482 x 400 x 89 мм (2U) (19 x 15,7 x 3,5 дюйма) |
|
| Масса |
9,4 кг (20,7 фунта) |
|
| СТАНДАРТЫ ПРОЕКТИРОВАНИЯ |
| Электрическая безопасность |
EN 60950-1, EN 62040-1 Безопасность ИБП |
|
|
ЭМС
|
ETSI EN 300 386 V2.1.1, FCC CFR 47, часть 15.
ЕН 62040-2
EN 61000-6-1/-2/-3/-4/-5
|
|
|
Среда
|
ETSI EN 300 019: 2-1 (класс 1.2), 2-2 (класс 2.3) и 2-3 (класс 3.2)
Нормальные рабочие условия согласно IEC 62040-3:2011 пункт 4.2.Другие условия эксплуатации согласно IEC 62040-3:2011 пункт 4.3, должны быть указаны
Соответствие RoHS 3 (2015/863/ЕС) и WEEE (2008/98/EC)
|
|
1) Диапазоны выходного напряжения настроены на заводе и имеют индивидуальную маркировку в верхнем шасси.
3) Если порт постоянного тока перегружен, вытягивая напряжение ниже 43 В, входной ток может увеличиться выше этого уровня.
|
2) Нагрузка переменного тока имеет приоритет.МаксимумдоступныйВыходная мощность и ток постоянного тока зависят от мгновенной нагрузки переменного тока и входного напряжения переменного тока;
т.е. максимум 3200 Вт / 66,4 А при полной мощности переменного тока и номинальном входном напряжении 230 В переменного тока.
4) Снижение производительности - нет поддержки перегрузки, а для выходного напряжения 200-240 В переменного тока THD увеличивается, а максимальная выходная мощность снижается (до 970 Вт для 230 В переменного тока при 40 В постоянного тока).
|

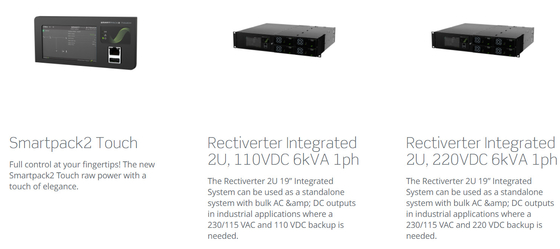

Сопутствующие товары:
