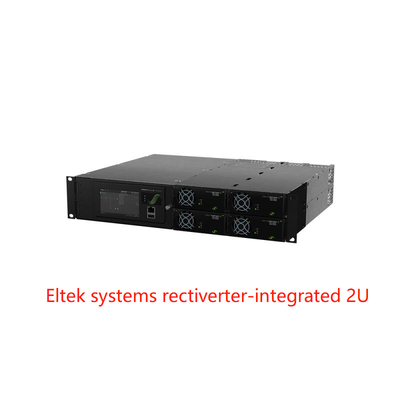

Eltek Rectiverter 2U, 6kVA интегрированная система 220 VDC системы с Smartpack2 Touch & Basic Industrial CIOR0402.XXX
Интегрированная система прямого инвертора 2U 19 дюймов может использоваться в качестве стандартной одиночной системы с массовыми выходами переменного тока и постоянного тока в промышленных приложениях, где требуется резервный 230 / 115Vac и 220Vdc.
Общая выходная мощность как для переменного тока, так и для постоянного тока устанавливается на общую мощность 8 КВт, пределы выходной мощности переменного тока и постоянного тока могут устанавливаться в соответствии с подключенной нагрузкой,где ограничение для переменной нагрузки установлено на максимум 6 кВА и для постоянной нагрузки на максимум 4 и 8 КВт.
Дополнительные возможности измерения и сигнализации могут быть широко расширены с помощью узла CAN флексмонитора.
Телеком-мобильный/беспроводной
· LTE/4G/WiMAX
· Распределенная антенная система
· Широкополосная связь
· Радиобазовые станции/мобильные станции
Электрические электростанции
· Высоковольтные и низковольтные коммутаторы
· Трансформаторы и станции подвижной станции
· Контроль и защита
· Система SCADA
Железнодорожная инфраструктура и метрополитен
· Контроль и защита
· Сигнализация
Ключевые особенности:
L компактный дизайн и простая установка
l Вход и выход однофазного 230 или 115ВAC
Вход и выход 48ВДc
1 До 4 модулей рективетора
Общая мощность переменного тока + постоянного тока 8 кВт
l Максимальная мощность переменного тока 6 кВА
l Максимальная мощность 4KW/ 8KW постоянного тока
l варианты распределения переменного тока на 1 или 2 полюса
Опция распределения постоянного тока по 1 полюсу
Встроенная в технологию передачи
Технические данные:
| |
| Модели |
8 кВт, 230 ВКондиционер |
4 кВт, 115 ВКондиционер |
| Семейство продуктов |
CIOR0402.1xxx |
CIOR0402.1xxx |
| Данные выхода AC |
| Напряжение (по умолчанию) / (регулируемый диапазон)1) |
230 VAC / 200-240 VAC |
115 VAC / 100-127 VAC |
| Частота (режим инвертора) |
50 Гц (адаптивный) |
60 Гц (адаптивный) |
| Частота (режим инвертора) |
50 Гц, 60 Гц или последний синхронизированный 50 / 60 Гц (адаптивный) |
| Максимальная мощность (непрерывная / перегрузка < 15 с) |
4800 Вт (6000 ВА) / 8000 ВА |
2400 Вт (3000 ВА) / 4000 ВА |
| Максимальный ток (непрерывный / перегрузка < 15 с) |
26 ARMS / 34,8 ARMS |
| Текущий (максимальный) быстрый ход (20 мс) |
128 A (6 x номинальный) |
|
Задержите (понижение напряжения) (до переключения на
аккумулятор)
|
5 мс |
5 мс |
| ТГД |
< 1,5% при сопротивляющей нагрузке |
| Защита |
Зажигалка в L, горячая, варистор |
| Данные о выходе постоянного тока |
| Напряжение (по умолчанию) / (регулируемый диапазон) |
245 VDC / 194-290 VDC |
| Мощность (максимальный @номинальный вход) |
4800 Вт2) |
2400 Вт2) |
| Ток (максимальный @VOUT ≤ 108 VDC) |
22,2 А2) |
11,1 А2) |
| Распределение тока (10 - 100% нагрузки) |
± 5% максимального тока от 10 до 100% нагрузки |
| Защита |
Устойчивость к короткому замыканию, отключение от перенапряжения, обратная полярность и предохранитель |
| Вводные данные |
| Входное напряжение главного тока переменного тока (диапазон / LV отключение) |
185-275 VAC / 170 VAC |
95-140 VAC / 85 VAC |
| Течение переменного тока (максимум - зависит от типа модуля) |
32,8-46 ARMS 3) |
36,8-45,2 ARMS 3) |
| Частота (по умолчанию: диапазон синхронизации) |
47-53 и 57-63 Гц |
57-63 и 47-53 Гц |
| Частота (настраиваемая: диапазон синхронизации) |
47-53 Гц, 57-63 Гц или оба (адаптивные) |
| Фактор мощности / THD |
> 0,99 при 50% нагрузки или более / < 3,5 % |
| Назначенное напряжение постоянного тока / расширенный диапазон4) |
204-290 VDC / 180-204 VDC |
| Текущий ток (максимальный) |
26,7 А / 36 А при перегрузке (15 с) |
12,8 А / 18 А при перегрузке (15 с) |
| Характеристики ввода |
Зажигалки в L и N, горячее подключение, варистор
Входные отдельные винтовые терминалы 4 мм2для L, N & PE (4x однофазный)
|
| ОПЦИОНЫ |
| Контроль и мониторинг (главный блок) |
Smartpack2 Touch |
| Контроль и мониторинг (основное подразделение) |
Smartpack2 Основная промышленность |
| Кнопка управления CAN |
Fleximonitor (с ретрансляторной коробкой) |
| Распределение переменного тока |
Выходной ток переменного тока отдельные винтовые терминалы 10 мм2для L, N & PE (1x однофазная) |
| Распределение постоянного тока |
Сплошное соединение постоянного тока на 2x M6 болт |
| Другие спецификации |
| Эффективность |
> 96 % (начальный режим), > 95 % (режим инвертора) |
> 93 % (начальный режим), > 92 % (режим инвертора) |
| Рабочая температура |
-40 до +55 °C (-40 до +131 °F), влажность 5-95% RH неконденсирующая |
| Температура хранения |
-40 до +85 °C (-40 до +185 °F), влажность 0-99 % RH неконденсирующая |
| Размеры [W x D x H] |
482 x 440 x 89 мм (2U) (19 x 17,3 x 3,5 дюйма) |
|
| Вес |
9,9 кг (21,8 фунтов) |
|
| СТАНДАРТЫ проектирования |
| Электрическая безопасность |
EN 60950-1, EN 62040-1 Безопасность БАД |
|
|
ЭМК
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 Часть 15
EN 62040-2
EN 61000-6-1/-2/-3/-4/-5
|
|
|
Экология
|
ETSI EN 300 019: 2-1 (класс 1.2), 2-2 (класс 2.3) и 2-3 (класс 3.2)
Нормальные условия эксплуатации согласно пункту 4 IEC 62040-3:2011.2. Другие условия эксплуатации согласно пункту 4 IEC 62040-3:20113, должен быть проинформирован
Соответствует требованиям RoHS 3 (2015/863/ЕС) и WEEE (2008/98/ЕС)
|
|
1) диапазоны выходного напряжения, выполненные на заводе и имеющие индивидуальное настройка в верхнем шасси
3) Если порт постоянного тока перегружен, напряжение ниже 194 В, то входный ток может увеличиться выше этого уровня.
|
2) переменная нагрузка имеет приоритет.доступныеВыходная мощность и ток постоянного тока зависят от мгновенной переменной нагрузки и входного напряжения переменного тока;
т.е. максимум 3200 Вт / 29,6 А при полной мощности переменного тока и номинальном входе 230 ВА.
4) Сниженная производительность - нет поддержки перегрузки, и для выхода 200-240 VAC THD увеличится и максимальные показатели выходной мощности (до 970 Вт для 230 VAC @ 180 VDC)
|

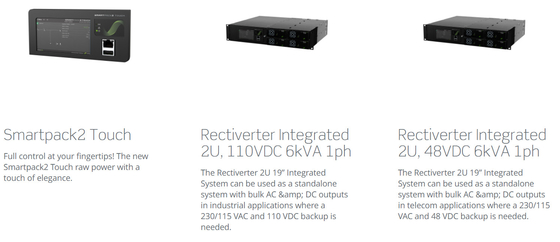

Сопутствующие продукты:
