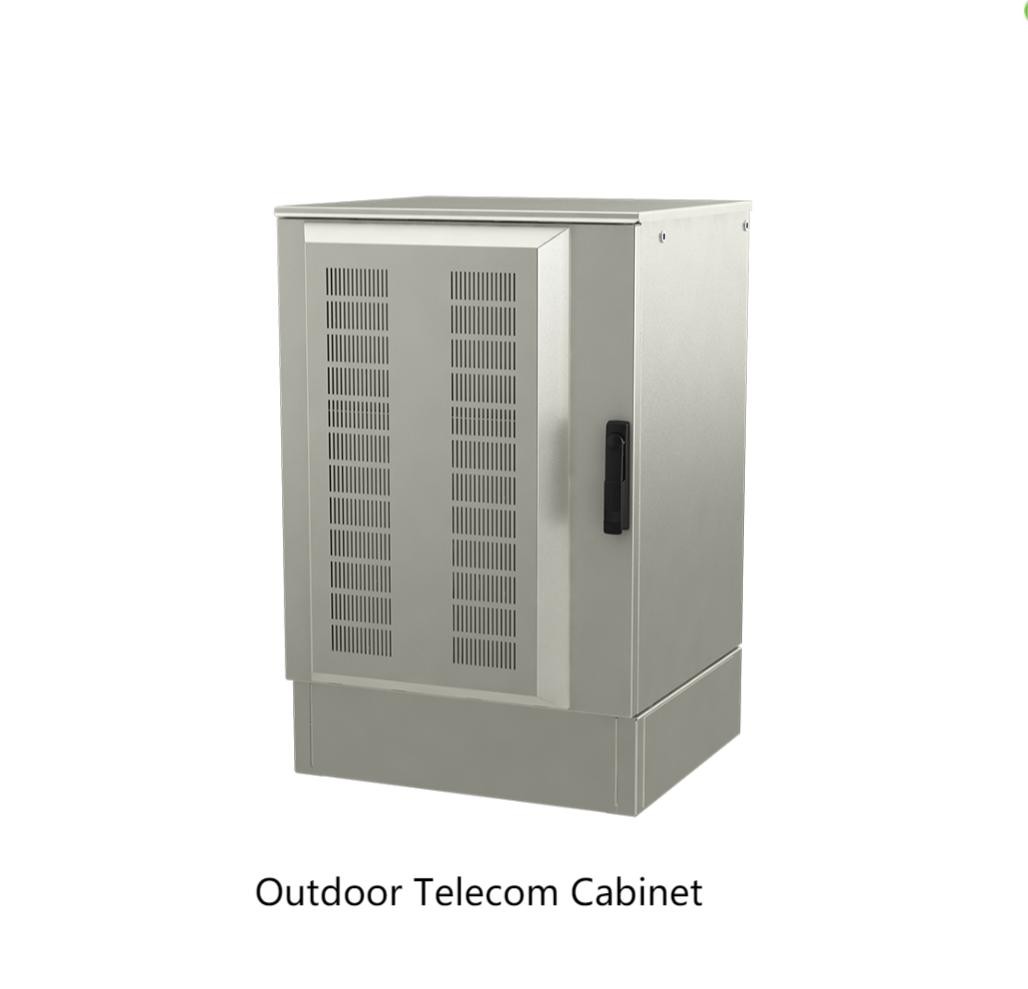

Модель |
15U |
22U |
|
| ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
|
Внешняя высота |
743 мм (29,3 дюйма) 1047,5 мм (41,2 дюйма) |
|
|
Внешняя ширина |
586 мм (23,1 дюйма) 586 мм (23,1 дюйма) |
|
|
Внешняя глубина * |
543 мм (21,4 дюйма) 543 мм (21,4 дюйма) |
|
|
Вес нетто* |
20 кг (44 фунта) 24 кг (52,9 фунта) |
|
|
Полезная монтажная высота |
12U (533 мм / 21,0 дюйма) 19U (844 мм / 33 дюйма) |
|
|
* информация не содержит опцию терморегулирования |
|
| ОПЦИЯ ТЕРМОРЕГУЛИРОВАНИЯ! |
|
|
|
Решение с вентилятором и фильтром
- Производительность охлаждения (при AT=10°C)
- Спецификация вентилятора
- Регулировка скорости вращения вентилятора
- Спецификация фильтра
- Физическая информация
|
700 Вт
48 В постоянного тока / 76 Вт / IP44
Регулируется температурой
Прогрессивный фильтр сброса; 0,1 м2. Класс фильтра F5 (EN 779)
Добавляет 53 мм (2,1 дюйма) к глубине шкафа, добавляет 8,4 кг (18,5 фунтов) к весу шкафа.
|
|
|
Блок кондиционирования воздуха (питание от переменного тока)
- Производительность охлаждения (при 35C/35C)
- Тепловая мощность
- Входная мощность
- Физическая информация
|
570 Вт при 50 Гц / 645 Вт при 60 Гц
500 Вт встроенный
230 В переменного тока +/-10%, 50/60 Гц
Добавляет 263 мм (10,4 дюйма) к глубине шкафа, добавляет 28,4 кг (62,6 фунтов) к весу шкафа.
|
|
|
Блок кондиционирования воздуха (питание от постоянного тока)
- Производительность охлаждения (при 35C/35C)
- Тепловая мощность
- Входная мощность
- Физическая информация
|
520 Вт
500 Вт встроенный
48 В постоянного тока номинальное (46 В постоянного тока - 56 В постоянного тока)
Добавляет 212 мм (8,3 дюйма) к глубине шкафа, добавляет 23 кг (50,7 фунтов) к весу шкафа.
|
|
|
Все модели |
|
| КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ |
|
|
|
Материал обшивки
Материал рамы
Порошковое покрытие
Изоляция
|
Алюминий толщиной 1,5 мм (0,06 дюйма) (легкий, коррозионностойкий) Оцинкованная сталь
Наружное полиэфирное светло-серое покрытие RAL 7035
Изоляция с закрытыми порами (опционально)
|
|
|
Шаблон крепления на рейку |
Стандарт EIA с отверстиями для гаек-клеток |
|
|
|
Ориентация |
19-дюймовый монтаж |
|
|
| ХАРАКТЕРИСТИКИ ДВЕРИ |
|
|
|
Защелки |
Двухточечная защелка с дополнительным цилиндром еврозамка |
|
|
|
Прокладка |
UL-сертифицирована для наружного применения |
|
|
|
Дверной упор / Дверной фиксатор |
Ветровая защелка для удержания двери во время технического обслуживания (120°) |
|
|
| РАЗНЫЕ ХАРАКТЕРИСТИКИ И ОПЦИИ |
|
|
Кабельные вводы |
Нижний доступ к кабелю через вырез lx FL21 |
Доступны различные варианты |
|
|
Лотки для батарей |
19-дюймовый(е) лоток(и)
Пространство (Ш x Г): 448,5 мм x 398 мм (17,6 дюйма x 15,6 дюйма) Макс. нагрузка 150 кг (330 фунтов)
|
Каждый лоток весит 2,1 кг (4,6 фунта) |
|
|
Шина заземления |
4xM6 вставки на 19nрейки, слева/справа |
|
|
|
Обогреватель |
Дополнительный 500 Вт |
Комплект весит 1,3 кг (2,9 фунта) |
|
|
Плинтус |
Дополнительный плинтус высотой 152 мм (6 дюймов).
Размер (Ш x Г): 579 мм x 517 мм (22,8 дюйма x 20,4 дюйма)
|
Весит 7,6 кг (16,7 фунтов) |
|
|
Монтажные кронштейны |
Настенные или полюсные из нержавеющей стали
Диаметр полюса 0 60-115 мм
Макс. нагрузка 200 кг (441 фунт)
|
Весит 11 кг (24,2 фунта) |
|
|
Подъемные ушки |
4 съемных ушка из листового металла, соединенных 4 болтами M8 |
|
|
|
Информация об упаковке |
Отгрузки производятся в вертикальном положении на деревянном поддоне |
Весит 7 кг (15,4 фунта) |
|
| СТАНДАРТЫ ПРОЕКТИРОВАНИЯ |
|
|
|
Электрические |
IEC 60950, UL 60950*, CAN CSA-C22.2 № 60950-1-03 (в зависимости от установленного оборудования) |
|
|
|
ЭМС |
ETSI EN 300 386 V.l.3.1, EN 61000-6-3, EN 61000-6-2 |
|
|
|
Окружающая среда |
ETS 300 019, Защита от проникновения: EN 60529 IP55 |
|
|
|
|
|
| Doc234747.DS3-revl0 |
Технические характеристики могут быть изменены без предварительного уведомления |
