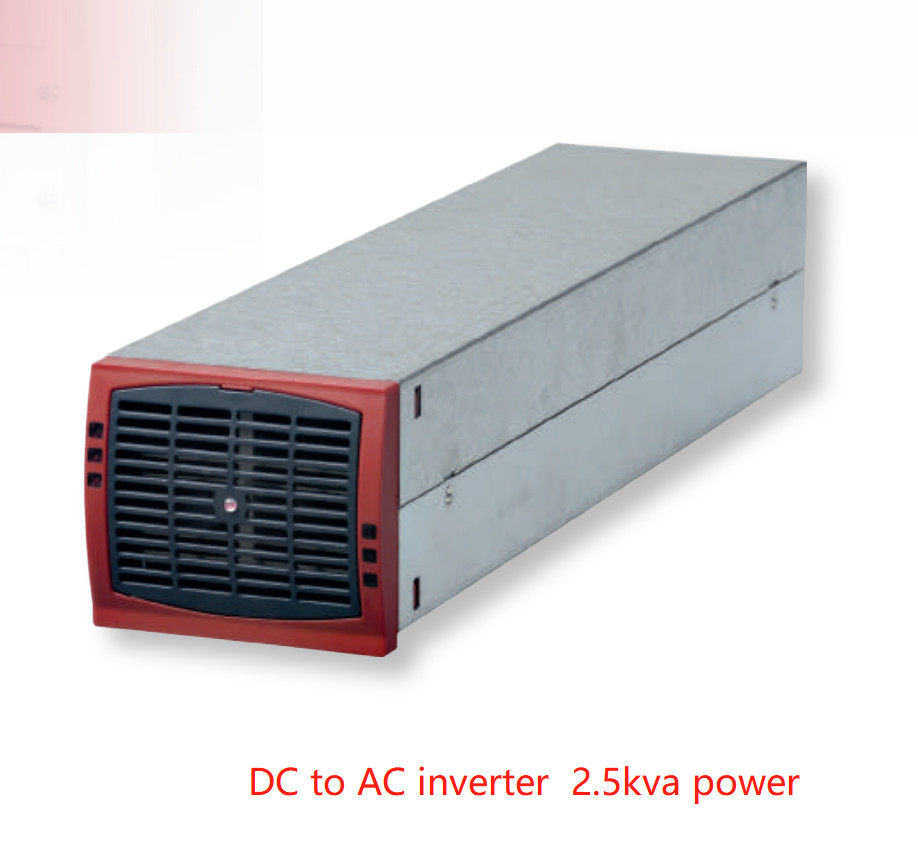

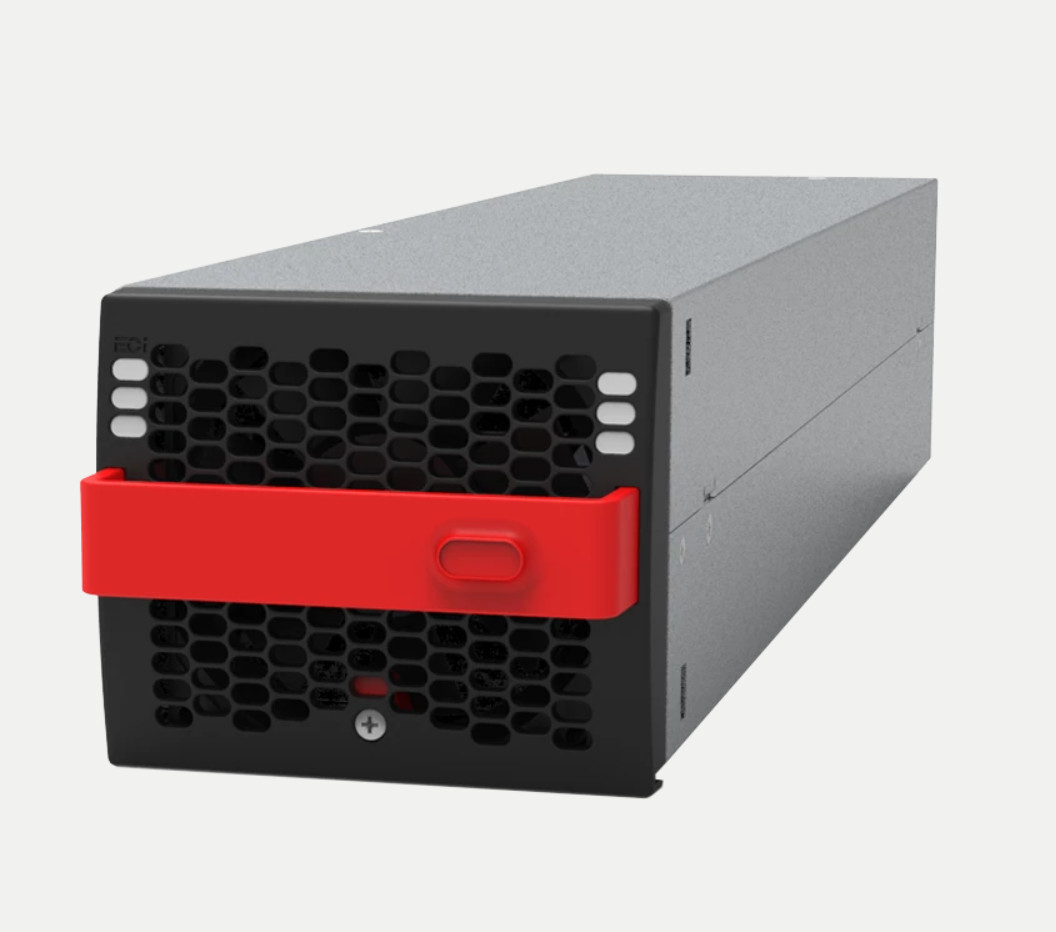

CE+T модульный инвертор 2,5 кВА (1,5 кВА*) Вход 24 В / 48 В / 60 В / 110 В / 220 В пост. тока Выход 230 В перем. тока Инвертор TSI BRAVO DC-AC
BRAVO - это компактный и масштабируемый модульный инвертор, обеспечивающий выход переменного тока с чистой синусоидой. В сочетании с системой питания постоянного тока он обеспечивает отличную резервную систему переменного тока.
решение. В нем используется новейшая инверторная технология, обеспечивающая превосходную энергоэффективность в компактном размере. Технология “Twin Sine Innovation” (TSI) исключает все
единичные точки отказа с полной масштабируемостью; до 32 модулей параллельно и высокая эффективность до 96 %, что снижает эксплуатационные расходы.
ПРИМЕНЕНИЯ
Все критически важные для бизнеса приложения и все типы нагрузок переменного тока. Конструкция модульная и масштабируемая с возможностью горячей замены модулей инвертора, что обеспечивает низкое среднее время на ремонт
(MTTR), снижение затрат на обслуживание и удовлетворение меняющихся потребностей для будущего расширения.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
l Двойные источники входного сигнала (переменный и постоянный ток)
l с широким диапазоном входного напряжения переменного тока от 150 В переменного тока до 265 В переменного тока
l Компактный дизайн
l Высокая эффективность
l Время переключения сокращено до 0
l до 10 кВА в 2 U
l до 225 кВА в 3 корпусах по 75 кВА каждый
Параметры:
|
24 / 230 |
48 / 230 |
60 / 230 |
110 ** / 230 |
220***/ 230 |
| ОБЩЕЕ |
| ЭМС (помехоустойчивость) |
EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 |
| ЭМС (излучение) (класс) |
EN 55022 (A) |
EN 55022 (B) |
EN 55022 (A) |
EN 55022 (B) |
| Безопасность |
EN62040-1 |
| Охлаждение / Изоляция |
Принудительное / Двойное |
| MTBF |
240 000 часов (MIL-217-F) |
| Эффективность (Типичная): Улучшенное преобразование мощности / в сети |
> 95,5% / > 89,5% |
96% / 91% |
96,5% / 92,5% |
| Диэлектрическая прочность DC/AC |
4300 В пост. тока |
| Действительно резервные системы – соответствуют |
3 уровня отключения на портах питания переменного и постоянного тока
4 уровня отключения на порту переменного тока
|
| RoHS |
Соответствует |
| Вибрация |
GR63 вибрация в офисе от 0 до 100 Гц-0,1 г / транспортная вибрация 5-100 Гц 0,5 г 100-500 Гц-1,5 г / Испытание на падение |
| Условия эксплуатации |
Предназначен для установки в среде IP20 или IP21.
При установке в пыльной или влажной среде необходимо принять соответствующие меры (фильтрация воздуха, …).
|
| Высота над уровнем моря без снижения номинальных характеристик |
1500 м – 0,8 % на 100 м |
| Температура окружающей среды / хранения / относительная влажность |
-20 to 50 ° C / -40 to 70 ° C / 95 %, без конденсации |
| Материал (корпус) |
Сталь с покрытием-ALU ZINC |
|
| ВЫХОДНАЯ МОЩНОСТЬ ПЕРЕМЕННОГО ТОКА |
| Номинальная выходная мощность (ВА) / (Вт) |
1500 / 1200 |
2500 / 2000 |
| Кратковременная перегрузочная способность |
150 % (15 секунд) 110 % постоянно в диапазоне T° |
| Допустимый коэффициент мощности нагрузки |
Полная номинальная мощность от 0 индуктивной до 0 емкостной |
| Внутреннее управление температурой и отключение |
Да |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВХОДА ПОСТОЯННОГО ТОКА |
| Номинальное напряжение (постоянный ток) |
24 В |
48 В |
60 В |
110 В |
220 В |
| Диапазон напряжений (постоянный ток) |
19 – 35 В |
40 - 60 В |
48 - 72 В |
90 - 160 В |
170 - 300 В |
| Номинальный ток |
56 А (при 24 В пост. тока и
выходной мощности 1200 Вт)
|
46 А (при 48 В пост. тока и
выходной мощности 2000 Вт)
|
35 А (при 60 В пост. тока и
выходной мощности 2000 Вт)
|
19 А (при 110 В пост. тока и
выходной мощности 2000 Вт)
|
9,8 А (при 220 В пост. тока и
выходной мощности 2000 Вт)
|
| Максимальный входной ток (в течение 15 секунд) / пульсация напряжения |
84 А /< 100 мВ среднекв. |
84 А /< 2 мВ
Psopho
|
52 А< 100 мВ среднекв. |
29 А /< 200 мВ среднекв. |
14,9 А /< 200 мВ
среднекв.
|
| Границы входного напряжения |
Выбираются пользователем с помощью интерфейса T2S |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВХОДА ПЕРЕМЕННОГО ТОКА
Вход переменного тока доступен только с модулями EPC, модули REG не имеют входа переменного тока
|
| Номинальное напряжение (переменный ток) |
220/230/240 В 1P или 3P (мин. 3 полки для 3P) |
| Диапазон напряжений (переменный ток) |
150-265 В |
|
Пониженное напряжение
|
150 to 185 В линейное снижение номинальных характеристик 150 ВА/120 Вт на 10 В переменного тока |
|
1200 ВА / 960 Вт
@ 150 В переменного тока
|
2000 ВА/1600 Вт @ 150 В переменного тока |
| Диапазон соответствия до переключения на постоянный ток |
Регулируемый |
| Коэффициент мощности |
> 99% |
| Диапазон частот (выбираемый) / диапазон синхронизации |
50 – 60 Гц / диапазон 47 – 53 Гц / 57 – 63 Гц |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЫХОДА ПЕРЕМЕННОГО ТОКА |
| Номинальное напряжение (переменный ток*) |
220/230/240 В |
| Частота / точность частоты |
50 - 60 Гц / 0,03 % |
| Общий коэффициент гармонических искажений (резистивная нагрузка) |
< 1,5 % |
| Время восстановления при воздействии нагрузки |
0,4 мс |
| Задержка включения |
от 20 с до 40 с в зависимости от количества установленных модулей |
| Номинальный ток. Защита от обратного тока |
6,6 А |
10,9 А |
| Коэффициент амплитуды при номинальной мощности |
2,8 : 1 |
3 : 1 |
| С управлением и защитой от короткого замыкания |
| Способность устранения короткого замыкания |
10 x In в течение 20 мс - Доступно, пока сеть доступна на порту входа переменного тока
С управлением и контролем величины
|
| Ток короткого замыкания после устранения неисправности |
2,1 In в течение 15 с и 1,5 In после 15 с |
| РАБОТА ПРИ ПЕРЕКЛЮЧЕНИИ |
| Макс. напряжение прерывание / общее переходное напряжение продолжительность (макс.) |
0 с / 0 с |
| СИГНАЛИЗАЦИЯ И КОНТРОЛЬ |
| Дисплей |
Синоптический светодиод |
| Выход сигналов тревоги / контроль |
Сухие контакты на полке / Стандартный порт USB и MODBUS на T2S, опционально: Дисплей Candis / Candis TCP-IP |
| Удаленное включение / выключение |
на заднем разъеме полки через T2S |
Решения
