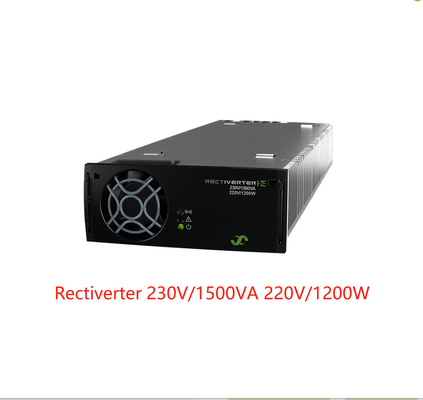

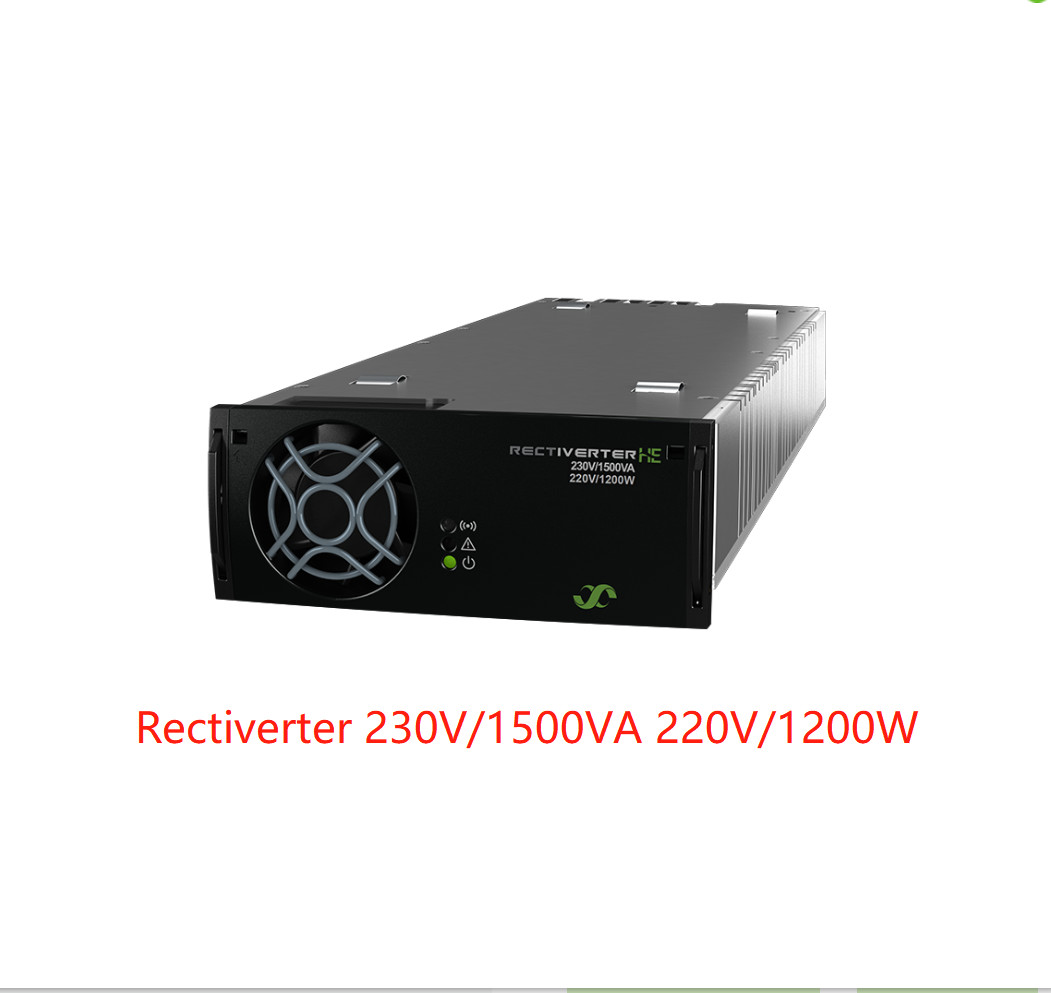

Модели/информация о заказах 230/1500 230/1500 230/1500 115/750 115/750 115/750
220/1200 220/150 220/0 220/600 220/75 220/0
|
| Часть No 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L |
| Данные выхода AC |
| Напряжение (по умолчанию) / (регулируемый диапазон) 230 ВКондиционер/ 200 - 240 ВКондиционер115 ВКондиционер/ 100 - 127 ВКондиционер |
| Частота (режим инвертора по умолчанию) 50 Гц (адаптивная) 60 Гц (адаптивная) |
| Частота (режим инвертора с возможностью настройки) 50Hz, 60Hz или последний синхронизированный 50/60Hz (адаптивный), 94-106Hz6) |
| Максимальная мощность (непрерывная / перегрузка (< 15 с)) 1200 Вт (1500 ВА) / 2000 Вт 600 Вт (750 ВА) / 1000 Вт |
| Распределение нагрузки ± 5% от активной мощности от 10 до 100% нагрузки |
| Максимальный ток (непрерывный / перегрузка (< 15 с) ) 6,5 АRMS/ 8,7 АRMS |
| Ток (максимальный) Быстрый ход (20 мс) 32 А (6 x номинальный) |
| THD < 1,5% при сопротивляющей нагрузке |
| Защитный предохранитель в L, горячее подключение, варистор |
| Данные о выходе постоянного тока |
| Напряжение (по умолчанию) / (регулируемый диапазон) 245 VDC/ 194 - 290 ВDC |
| Мощность (максимальный @номинальный вход) 1200 Вт1)150 W 0 W2)600 Вт1)75 W 0 W2) |
| Ток (максимальный @V)Снаружи≤ 216 ВDC) 5,56 А1)0.69 А - 2.78 А1)0.34 А - |
| Время ожидания, максимальная выходная мощность > 10 мс; VСнаружи> 190 ВDC(только в режиме выпрямления) |
| Распределение тока (10-100% нагрузки) ±5% максимального тока от 10 до 100% нагрузки |
| Регулирование статического напряжения (10-100% нагрузки) ±0,5% |
| Динамическое регулирование напряжения ± 5,0% при изменении нагрузки на 10-90% или 90-10%, время регулирования < 50 мс |
| Риппл < 1 ВPP, пропускная способность 30 МГц |
| Защита от короткого замыкания, отключение от перенапряжения, обратная полярность и предохранитель |
| Вводные данные |
| Главное напряжение ввода переменного тока (диапазон / LV отключение) 185 - 275 ВКондиционер/ 170 ВКондиционер95 - 140 ВКондиционер/ 85 ВКондиционер |
| Течение переменного тока (максимум) 11,5 АRMS9.1 АRMS 3)8.2 АRMS 3)11.3 АRMS10.1 АRMS 3)9.2 АRMS 3) |
| Частота (по умолчанию: диапазон синхронизации) 47-53 и 57-63 Гц 47-53 и 57-63 Гц |
| Частота (настраиваемая: диапазон синхронизации) 47-53 Гц, 57-63 Гц или оба (адаптивный) |
| Фактор мощности / THD > 0,99 при 50% нагрузки или более / < 3,5% |
| Защитный предохранитель от входа переменного тока в L и N, горячее подключение, варистор |
| Назначенное напряжение постоянного тока / расширенный диапазон4)204 - 290 ВDC/ 180 - 204 ВDC |
| Ток постоянного тока (максимум) 6,67 А / 9 А при перегрузке (15 с) 3,2 А / 4,5 А при перегрузке (15 с) |
| Другие спецификации |
| Эффективность >96% (в режиме генерации (AC/AC и AC/DC)), >94% (в режиме инвертора (DC/AC)) |
| Изоляция 3,85 кВDC- Кондиционер.Вход/выходк ПЭ, 3,55 кВDC- Кондиционер.Вход/выходк постоянному напряжению 4,25 кВDC- Кондиционер.Вход/выходна CAN/SYNC, 2,2 кВDC- постоянное напряжение в PE, 3,5 кВDC- Диск на CAN/SYNC |
| Тревожные сигналы: красный светодиод отключение низкого и высокого входного напряжения сети, отключение высокой и низкой температуры, сбой рективетора, реле тревоги [NO max 75 V]DC/ 100 mA] Перенапряжение отключение на выходе, Неисправность вентилятора, низкое выходное напряжение сигнализации, CAN-автобуса неисправность, синхронизировать автобус (AC выход)ИЛИСигнализация выхода постоянного тока) потеряна и синхронизация не работает |
| Предупреждения: Желтый светодиодный рективитор в режиме снижения мощности или в режиме ограничения мощности или тока на портах постоянного тока или переменного тока, удаленный выходный ток ограничения активирован, потеря связи CAN с контроллером |
| Нормальная работа: зеленый светодиодный выход переменного тока и/или выход постоянного тока включен и в порядке |
| Рабочая температура -40 до +75°C (-40 до +167°F), влажность 5 - 95% RH неконденсирующая |
| Уменьшение температуры выше 55°C (131°F) 1200W до 480W @ 75°C (167°F) для каждого выхода переменного тока и постоянного тока (общая мощность 2000W до 800W) |
| Температура хранения -40 до +85°C (-40 до +185°F), влажность 0 - 99% RH неконденсирующая |
| Размеры [WxHxD] / Вес 109 x 41,5 x 327 мм (4,25 x 1,69 x 13 ′′) / 1,95 кг (4,3 фунта) |
| СТАНДАРТЫ проектирования |
| Электрическая безопасность EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 No 107.3-14 |
|
EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + А1:2011- 6-4:2019, IEC 61000-6-5:2015
EMC EN 62040-2:2006 (выбросы С1, иммунитет С2/С3), FCC CFR 47 Часть 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:20195)
|
|
Справочно-справочные документы, предназначенные для использования в техническом обслуживании
Окружающая среда Нормальные условия эксплуатации в соответствии с пунктом 4 IEC 62040-5-3:20162. Другие условия эксплуатации согласно пункту 4 IEC 62040-5-3:20163, должен быть проинформирован
|
|
1) переменная нагрузка имеет приоритет. Максимальная доступная выходная мощность и ток постоянного тока зависят от 3) Если порт постоянного тока перегружен, поднимая напряжение ниже 194 В, то входной ток может увеличиться выше этого уровня.мгновенная переменная нагрузка и входное напряжение переменного тока; т.е. максимум 800 Вт/7,4 А при полной переменной мощности и номинальной 4) Сниженная производительность - нет поддержки перегрузки, и для 200-240 ВАК выходной THD увеличится, а максимальный вход для 230 ВАК.Снижение выходной мощности (до 970 Вт при 230 ВАК @ 180 ВДС) 5) для удовлетворения требований к внешнему перенапряжению 4 кВ
2) Порт постоянного тока должен по-прежнему рассматриваться как двунаправленный; напряжение будет присутствовать, если на портах переменного тока требуется защита от сети 6) требуется версия FW ≥ 1,10/1.10
|
