| Модели / информация для заказа |
|

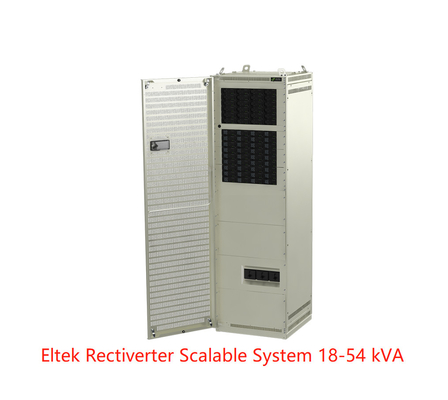

54 кВА + 72 кВт B-вход |
| Семейство продуктов |
|
CIEJ3642.xxxx |
|
| ДАННЫЕ ВЫХОДА ПЕРЕМЕННОГО ТОКА |
| Напряжение (по умолчанию) / (регулируемый диапазон)1) |
|
400 В переменного тока 3-фазный (Y) / 346-415 В переменного тока |
| Частота (режим инвертора по умолчанию) |
|
50 Гц (адаптивная) |
| Частота (настраиваемый режим инвертора) |
|
50 Гц, 60 Гц или последняя синхронизированная 50/60 Гц (адаптивная) |
| Максимальная мощность (непрерывная / перегрузка (<15 с) ) |
|
43,2 кВт (54 кВА) / 72 кВА |
| Максимальный ток/фаза (непрерывный / перегрузка (<15 с) ) |
|
78 АRMS / 104,4 АRMS |
| Ток (максимальный) Быстрое срабатывание/фаза (20 мс) |
|
380 А (6 x номинальный) |
| Время удержания (провалы напряжения) (до переключения на аккумулятор) |
|
> 5 мс при нагрузке 43,2 кВт |
| THD |
|
< 1,5 % при резистивной нагрузке |
| Характеристики выхода |

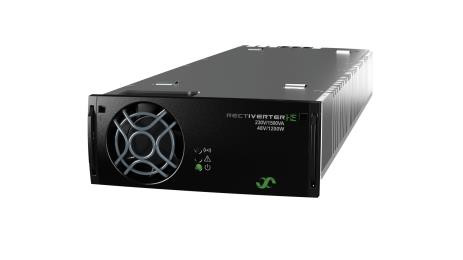

Модуль: предохранитель в L и N, горячее подключение
100 А MCCB, индивидуальные винтовые клеммы выхода переменного тока 70 мм2 для L1-L3, N и PE
|
| ДАННЫЕ ВЫХОДА ПОСТОЯННОГО ТОКА |
| Напряжение (по умолчанию) / (регулируемый диапазон) |
|
53,5 В постоянного тока / 43 - 58 В постоянного тока |
| Мощность (максимальная при номинальном входе) |
|
43,2 кВт 2) |
| Ток (максимальный при VOUT ≤ 48 В постоянного тока) |
|
900 А 2) |
| Время удержания, максимальная выходная мощность |
|
>10 мс; VOUT > 41 В постоянного тока |
| Характеристики выхода |
|
Защита от короткого замыкания, отключение при перенапряжении
Подключение входа/выхода аккумулятора к болту M10
|
| ДАННЫЕ ВХОДА |
| Входное напряжение сети переменного тока (3-фазное Y) |
|
320-475 В переменного тока, |
| Ток переменного тока/фаза (при номинальном выходном напряжении) (в зависимости от типа модуля) |
92-138 АRMS 4) |
| Частота (по умолчанию: диапазон синхронизации) |
|
47-53 и 57-63 Гц |
| Частота (настраиваемая: диапазон синхронизации) |
|
47-53 Гц, 57-63 Гц или обе (адаптивная) |
| Коэффициент мощности / THD |
|
> 0,99 при нагрузке 50% или более /< 3,5% |
| Номинальное напряжение постоянного тока / расширенный диапазон (без перегрузки)3) |
|
45 - 58 В постоянного тока / 40 - 45 В постоянного тока |
| Ток постоянного тока (максимальный) |
|
1152 А / 1620 А во время перегрузки (15 с) |
| Характеристики входа |
Модуль: предохранитель в L и N, горячее подключение, варистор, горячее подключение
160 А MCCB, индивидуальные винтовые клеммы входа переменного тока 70 мм2 для L1-L3, N и PE
|

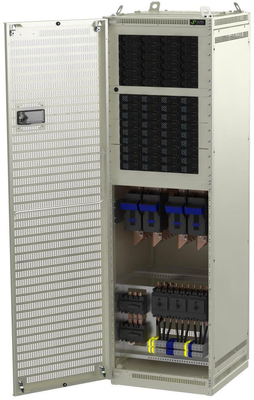

| ОПЦИИ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ НАГРУЗКИ ПОСТОЯННОГО ТОКА И АККУМУЛЯТОРОВ |
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ АККУМУЛЯТОРА |
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ ПОСТОЯННОГО ТОКА |
| Возможные конфигурации (2-полюсный выключатель) |
2*1600 А (4*держатель TPS 2 800-1600 А) |
- |
| Возможные конфигурации (2-полюсный выключатель) |
4*600 А (8*держатель TPS 00 250-600 А) |
- |
| Возможные конфигурации (2-полюсный выключатель) |
2*600 А (4*держатель TPS 00 250-600 А) |
2*600 А (4*держатель TPS 00 250-600 А) |
| ОПЦИИ |
| Максимальная мощность B-входа (с FP2 HE, выпрямители 3 кВт) |
|
72 кВт |
| Переключатель ручного байпаса |
|
2*160 А |
| LVBD (1-полюсный) |
|
1800 А |
| ДРУГИЕ ХАРАКТЕРИСТИКИ |
| Эффективность |
>96% (режим сети (AC/AC и AC/DC)), >94% (режим инвертора (DC/AC)) |
| Класс защиты |
IP 20 |
|
|
| Рабочая температура |
-40 to +55°C (-40 to +131°F), влажность 5 - 95% относительной влажности без конденсации |
| Температура хранения |
-40 to +85°C (-40 to +185°F), влажность 0 - 99% относительной влажности без конденсации |
| Размеры[ШхГхВ] / Вес |
600 x 600x 2000 мм (23,7 x 23,7 x 78,8”) / 300 кг (1100 фунтов) |
| СТАНДАРТЫ ПРОЕКТИРОВАНИЯ |
| Электрическая безопасность |
EN 60950-1, EN 62040-1 Безопасность ИБП |
|
| ЭМС |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Part 15
EN 61000-6-1 /-2/-3/-4, EN 62040-2
|
|
|
Окружающая среда
|
ETSI EN 300 019: 2-1 (Класс 1.2), 2-2 (Класс 2.3)
Нормальные условия эксплуатации должны соответствовать IEC/EN 62040-3:2011 пункт 4.1 Соответствие RoHS (2011/65/EU) и WEEE (2002/96/EC)
|
|
1) Диапазоны выходного напряжения настраиваются на заводе и имеют индивидуальную кодировку в верхней части шасси
3) 40 - 45 В постоянного тока: сниженная производительность - нет повышения мощности и повышенный THD напряжения на выходе переменного тока.
|
2) Нагрузка переменного тока имеет приоритет. Максимальнаядоступнаявыходная мощность и ток постоянного тока зависят от мгновенной нагрузки переменного тока и входного напряжения переменного тока; т.е. максимум 28 ,8 кВт/600 А при полной мощности переменного тока и номинальном входе для 230 В переменного тока.
4) Если напряжение постоянного тока падает ниже 43 В, входной ток может увеличиться выше этого уровня
|
